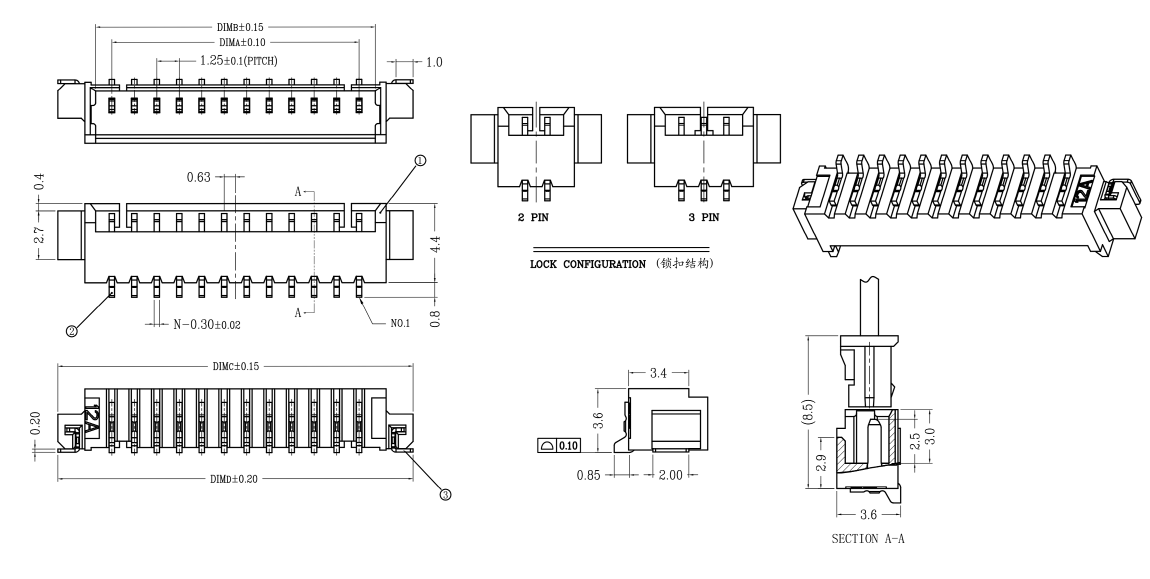

1.25间距卧贴fpc连接器一）1.25间距卧贴fpc连接器结构图
高度H=3.6，宽度W=4.4，覆盖位数2、3、4、5...19、20位。图面如下：
（二）1.25间距卧贴fpc连接器技术要求
（1）塑胶表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象。
（2）锁扣窗口：2~3pin为一个，≥4pin为2个。
（3）温度范围：-40℃~85℃。
（4）额定电压：125V AC。
（5）接触电阻：≤5mΩ。
（6）绝缘阻抗：≥100MΩ。
（三）1.25间距卧贴fpc连接器描述含义
产品料号：XMTWT12536-**-0R-02

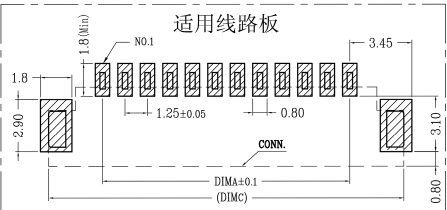

（四）1.25间距卧贴fpc连接器匹配线路板
下图给出此款1.25间距卧贴fpc连接器匹配线路板图
 |
